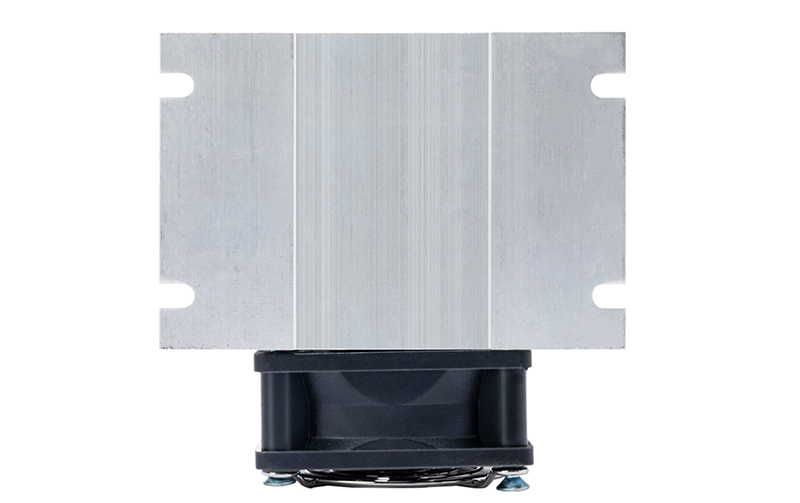

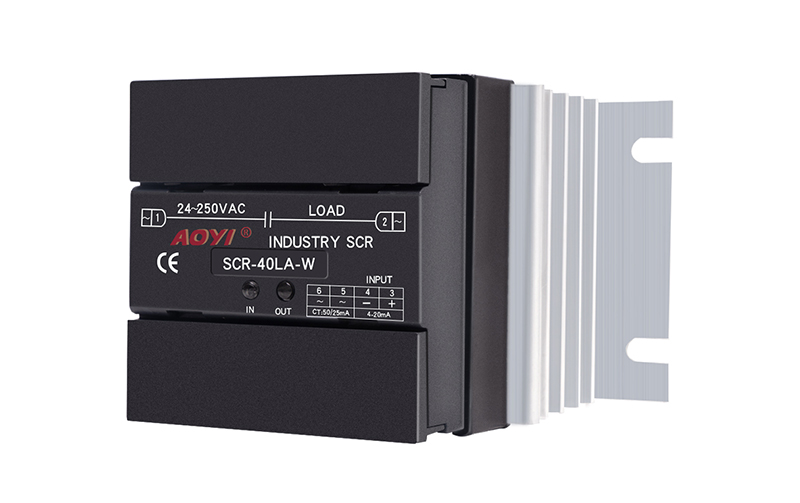

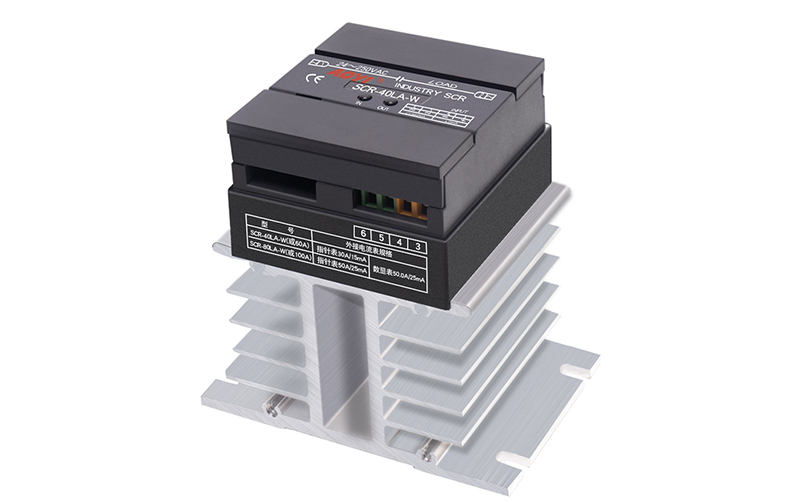

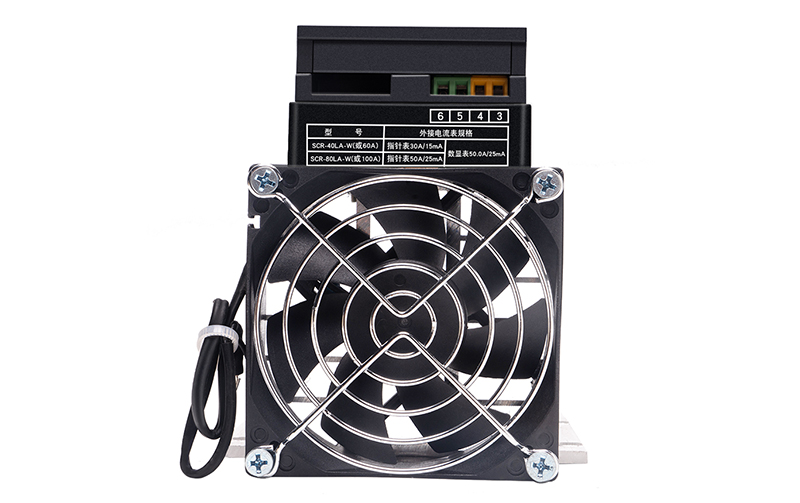

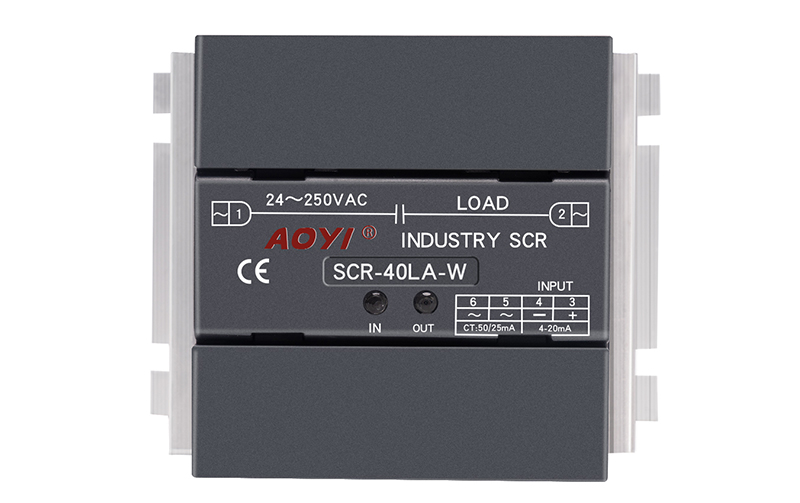

SCR-40LA-W
產品參數
產品性能
接線方式


1.線性移相控制電路，穩定性好 .

2.采用真空焊接工藝的高耐壓全控型模塊，穩定性高。

3.電源頻率50/60Hz自適應。

4.信號輸入百分比和輸出百分比呈線性比例。

5.集控制系統 ,功率器件及輸出電流互感器一體化。













1、主電路中采用單相AC220V輸入。

2、SCR為大電流產品,請務必鎖緊所有接線端

子,否則會造成端子發熱而導致SCR燒壞.

3、負載的過流保護請使用快速熔斷器.

4、模塊的控制端正負必須要正確連接如極性

相反則輸出失控，,當控制端信號從小到大

改變時, 交流負載上的電壓從0V到最大值

可調, 實現可控調壓。

5、SCR在平時使用時，如表面落有灰塵請務必

經常及時清理，以免受潮時造成電源相間打

火，而導致SCR燒毀。

6、使用環境 : 請使用在通風良好，不受日光直

射或熱司射，無腐蝕性、無可燃性的環境中。
