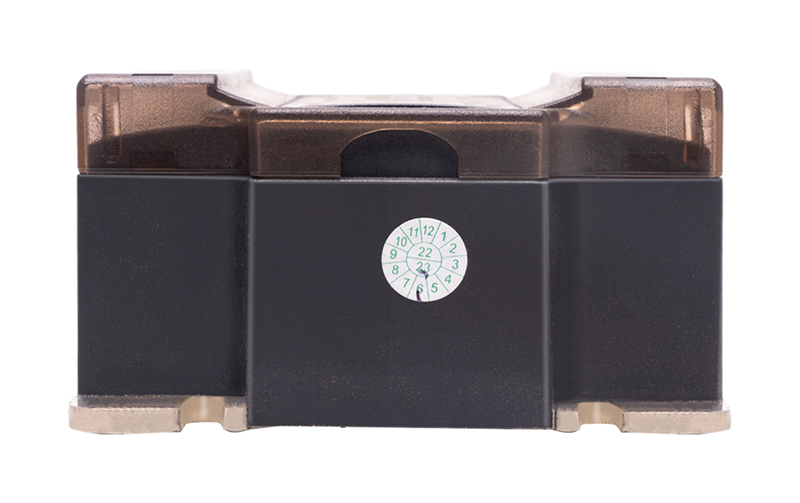

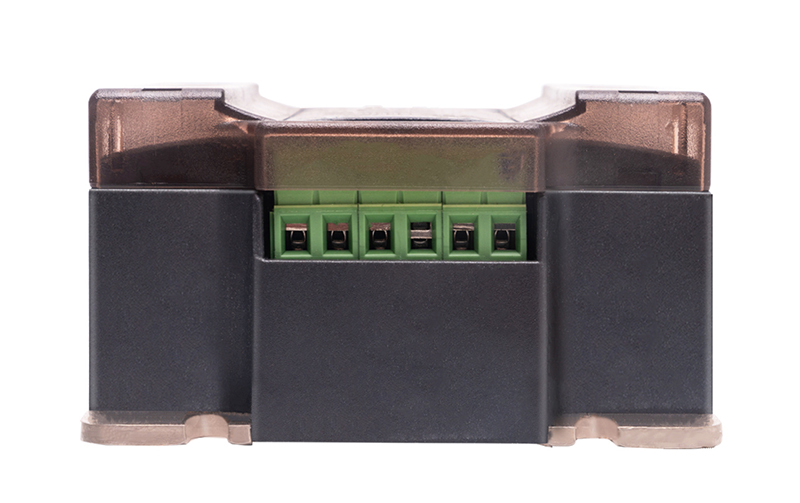

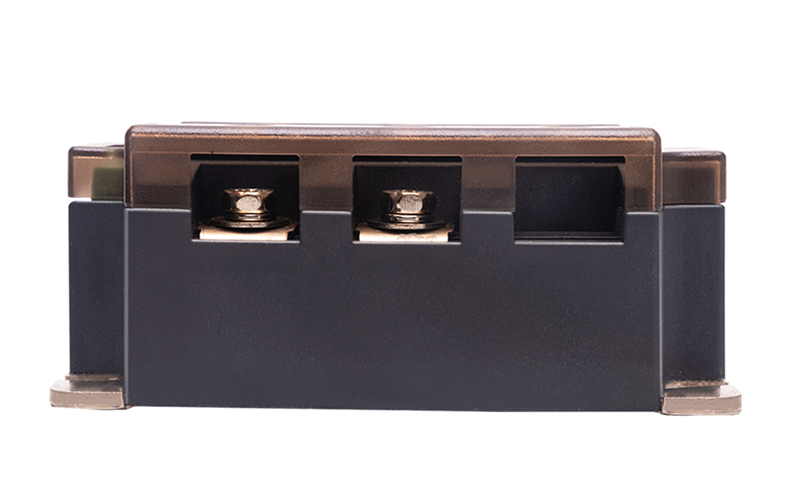

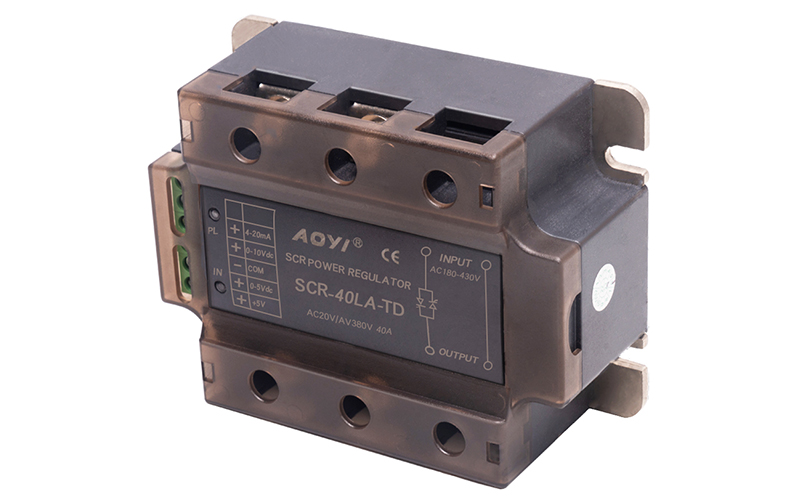

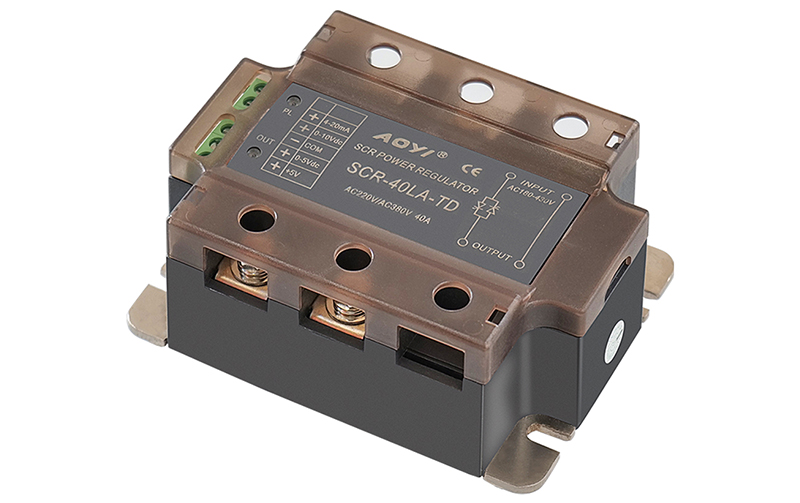

SCR-40LA-TD
產品參數
產品性能
接線方式
★ 采用單片機線性移相控制電路，精度高，穩定性好 。
★ 小型化，安裝、接線等使用方便。
★ 集控制系統 ,功率器件及輔助電源一體化。
★ 內置散熱器溫度檢測傳感器。
★ 真空焊接技術，質量好 、壽命長。
1、主電路中采用單相AC220V或兩相AC380V電源輸入。
2、SCR為大電流產品,請務必鎖緊所有接線端子,否則會
造成端子發熱而導致SCR燒壞.
3、SCR模塊在使用時,需另外配用合適的散熱器,并在
散熱器和SCR底板之間涂有導熱硅脂,若使用的負載
功率較大時,要考慮使用風冷或水冷.
4、負載的過流保護請使用半導體快速熔斷器.
5、模塊的控制端正負必須要正確連接,當控制端信號從小
到大改變時, 交流負載上的電壓從0V到最大值可調,實
現可控調壓。如信號極性錯誤接反,則輸出會失控(全開
或全閉)。
