※ 通道電壓調整器是以單片機為核心，移相調壓(穩壓)或過零調功(穩功)輸出任意選擇,移相觸發的方式改變負載上的電壓值,可對負載上電壓進行連續調節;過零調功輸出則根據所設的功率百分比值作相應的通斷輸出,可選擇均分輸出或連續輸出兩種工作方式,由于調壓器采用深度電壓負反饋，使得本組調壓器具有極佳的穩壓/穩功性能，具有良好的調整線性。

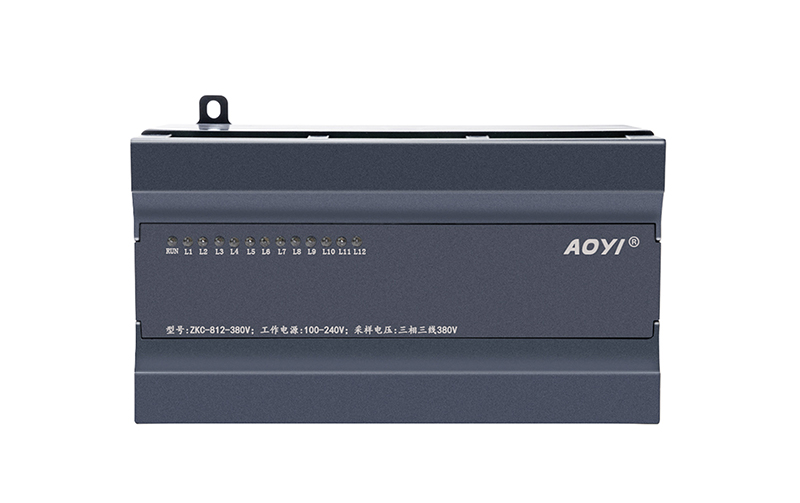

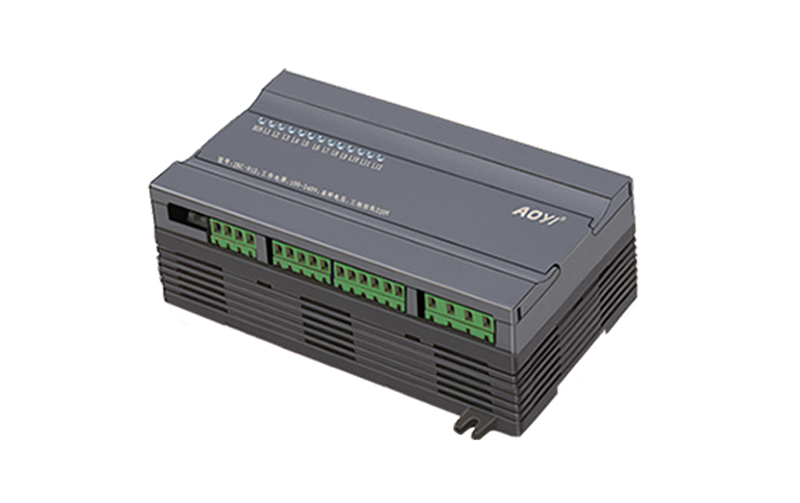

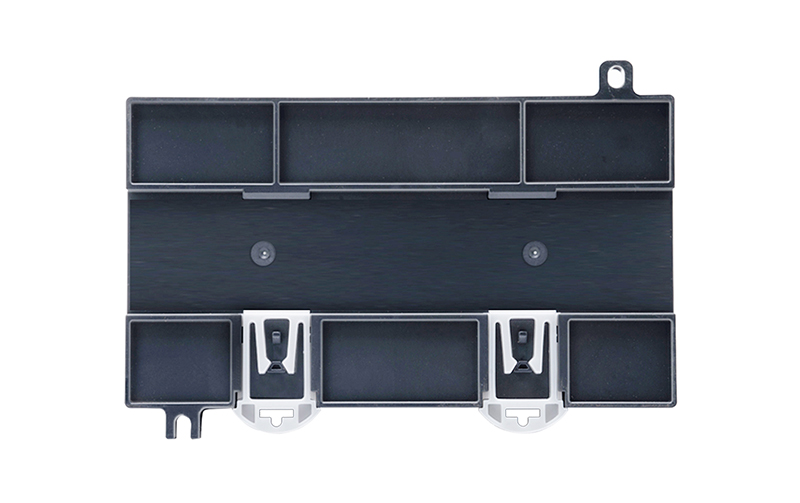

※ZKC-812器為三相三線( 380V負載)專門設計的控制器,具有12通道輸出，使用時，A相、B相、C相各對應4條通道，每條通道可接一路負載,輸出為脈沖信號,可以直接驅動我公司SKKT、MTC模塊或者驅動兩單向可控硅反并聯。
※每個調壓器可單獨使用，也可組合使用，組成一個系統，可與觸摸屏直接相聯，調壓器采用 RS485總線接口及通用Modbus -RTU通訊協議，使接線更方便簡潔,觸摸屏調用更方便。
※本調壓器組相互之間可用于聯動控制功能,即既可作主控輸出也可用受控(具體控制參考后述).具有精度高、抗震性強、可靠性好、抗干擾能力強等優點.廣泛適用于吸塑機,吹瓶機等機械設備的溫度調節。
主要技術指標
通信地址及參數功能說明
接線實例與功能說明
4.3.1、接線嚴格要求模塊輸入、調壓主板輸出所控制模塊的電源輸入端相線與主板上三相輸入采樣線必須要同相位，例如控制板上所標所有A相輸出的G1和G2線所接的模塊的輸入火線必須與控制板上三相四線輸入線的A相線為同一相火線.B相和C相的同理;而且每組每路的G1與G1、G2和G2必須嚴格一一對應,模塊上的電源輸入線和輸出接負載的線須同例圖所示；另必須注意，控制器上所標述的：
“A相x路”所控模塊接負載另端必須接與主板上輸入線B相對應的火線；
“B相x路”所控模塊接負載另端必須接與主板上輸入線C相對應的火線；
“C相x路”所控模塊接負載另端則必須接與主板上輸入線A相對應的火線，
4.3.2:通訊線"A”端接D+,"B"端接D-,"GND"接屏蔽層,然后將撥碼開關設為與上位機程序所定站號相同編號即可;
4.3.4:其它在此沒有描述的及注意事項詳見樣例接線附圖中及相關說明:“4.4節中的端子功能說明"和“ 4.5:單塊模塊接線實例說明”；
4.3.5：本調整器主板上三相輸入線中三根火線缺少任一條火線的輸入，均會造成主板輸出不正常；

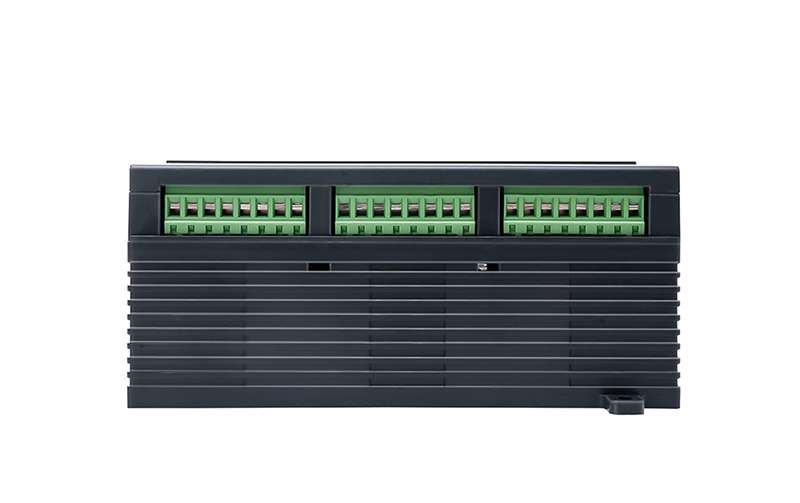

4.4、各接線端口功能詳述(具體端口請參考圖片對照實物)
4.5:接線實例說明
4.5.1:以單塊主板控制SKKT模塊為例(注必須嚴格按圖示要求,嚴格區分相序接線):
