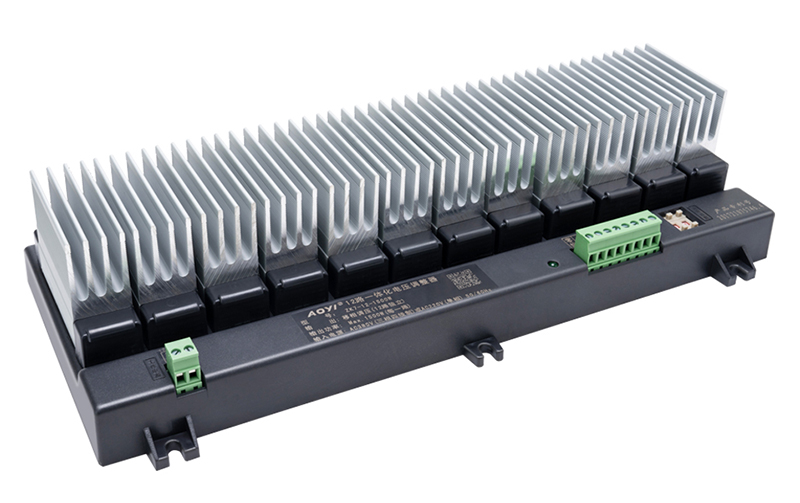

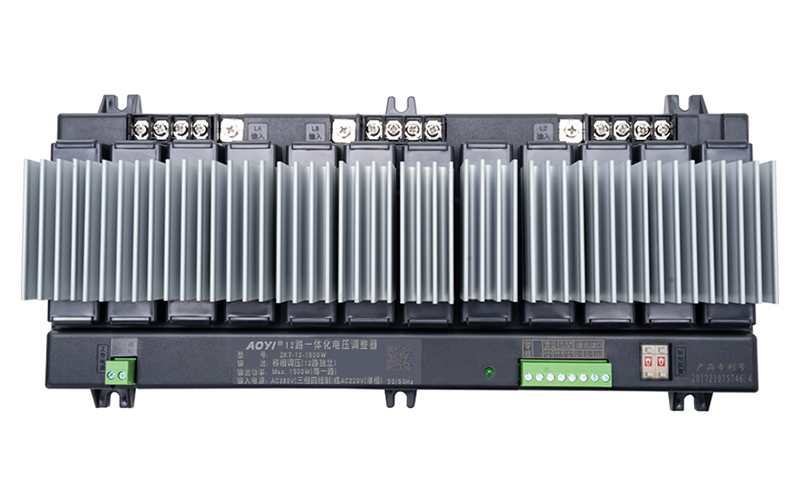

※ZK7-12通道電壓調整器是以單片機為核心，用移相觸發的方式改變負載上的電壓值,可對負載上電壓進行連續調節的新型組合電壓調
整器.由于調壓器采用深度電壓負反饋，使得本組調壓器具有極佳的穩壓性能，具有良好的調整線性.
※調壓器可以單相接入也可三相接入，三相時負載必須共零線。調壓器具有12通道輸出，三相使用時，A相、B相、C相各對應4條通道
，每條通道可接一路負載,直接調節改變阻性負載上的電壓來實現控溫,如加熱瓦.
※每個調壓器可單獨使用，也可組合使用，組成一個系統，直接與觸摸屏相聯，調壓器采用 RS485總線接口及通用Modbus -RTU通訊
協議，使接線更方便簡潔,觸摸屏調用更方便。
※本調壓器的設置，控制等操作全部采用上位機控制，一組設置參數掉電記憶?？蓡蝹€(gè)通道控制開或關， 也可一鍵控制全部通道的開或
關，方便高效.
※本組調壓器具有精度高、抗震性強、可靠性好、抗干擾能力強、讀數清晰等優點.廣泛適用于吸塑機等機械設備的溫度調節.
1.電源線輸入：單相(AC220V±10%)或三相四線(AC380V±10%)輸入, 50\60Hz通用,(本機消耗功率小于4W,總功率取決于負載功率)；
2.輸出電壓：AC0-220V(平均值), 單路輸出最大功率(阻性負載,通風散熱條件良好情況下):-06最大650W,-15最大1500W;
3.工作環境：溫度0-50℃，相對濕度不超過85％的無腐蝕性氣體場合；
4.移相調壓最大導通角：不小于170°;
5.通訊：RS485兩線總線式、MODBUS－RTU協議；
通信地址及參數
通信地址的設置:采用兩位BCD撥碼開關實現,地址范圍1~99（設為0時關閉通訊功能）
功能碼:
3.地址表：本控制器的寄存器地址編排同ZKC-12路分立調壓器的寄存器地址完全一樣,地址如下:
4.為方便用戶編程，本控制器的寄存器地址編排將只讀與讀寫類型的寄存器地址統一編址,使編程更靈活方便。統一編址如下:

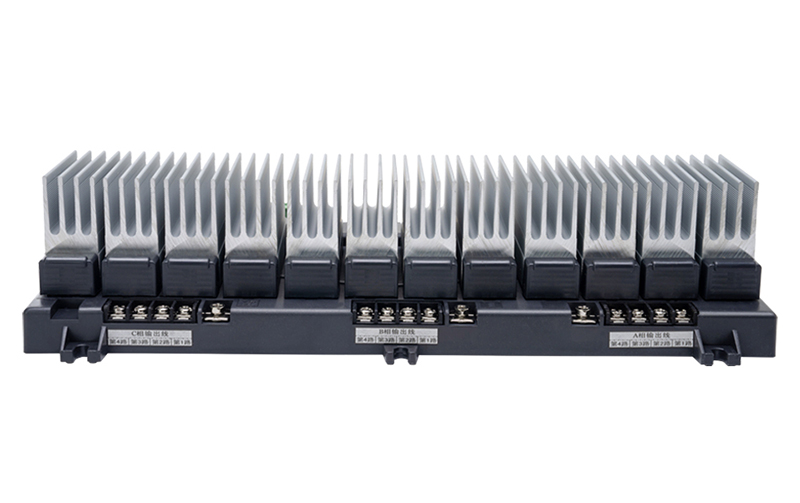

1.三相四線控制接法,如附圖，"A相"、"B相"、"C相"分別接入三相電的火線 ,"N線"接零線,"A相輸出"、“B相輸出”、"C相輸出"共
12路,則直接接12個負載(如發熱磚),負載的另端并接到零線即可,(負載功率不得超過產品所標額定值,否則請與我司相關技術聯系);
2.作單相控制使用時,將附圖中的"A相"、"B相"、"C相"三相線并接后直接接L（火）線，"N線"接零線即可,其它線同三相使用接法相同;
3.通訊線"A”端接D+,"B"端接D-,"GND"接屏蔽層,然后將撥碼開關設為與上位機程序所定站號相同編號即可;
