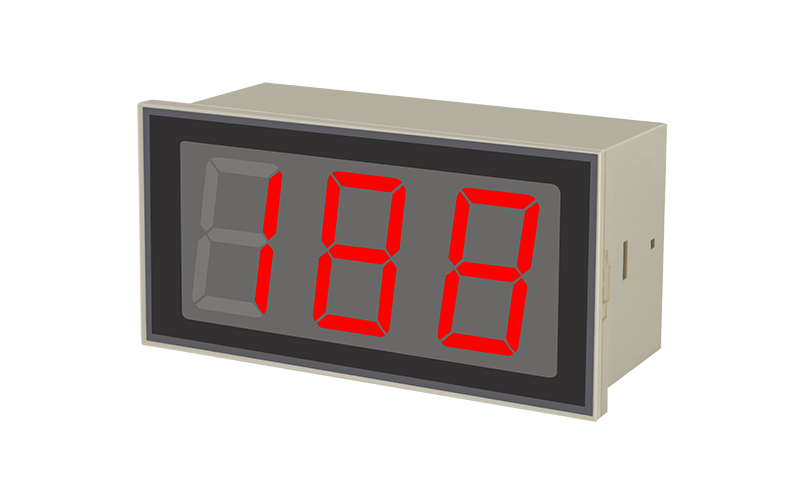

3.1: 測量范圍

3.1.1: 電壓表: 直接測量: DC、AC0~600V 外附裝置: AC0~1999kV ( 外附'/100V互感器 ) ;

3.1.2: 電流表: 直接測量: DC、AC0~5A 外附裝置: DC、AC0~1999KA ( 直流外附*175mV;

分流器、交流外附 x/15A互感器 ) ;

3.1.3: 類比表: 模擬量直接輸入: DC0~10V、0~20mA等 ;

最大顯示: 上1999 ( 超此程序需訂做 ) ,注意,HN120SX最大顯示 0~ 999;

3.1.4: 溫度表: 對應各分度號全量程;

3.2: 準確度: 上0.5%FS+2個字 ( 溫度表上1%FS+2個字 ) ;

3.3: 采樣速率: 約3次/s ; 顯示方式: 三位潔ED數碼管顯示 ; 分辨力: 末位數一個字;

3.4: 輔助電源: AC220V+10% (其它電源可訂做 ; 輔助電源功耗: <3VA;

3.5: 溢出指示: 最高位顯示 HHHH或 LLLL;

3.6 : 直流表極性指示: 負信號自動顯示“- ”號,正信號不顯示;

3.7: 工作環境: 溫度-10~50C ，濕度<85%RH的無腐蝕性氣體 場合。

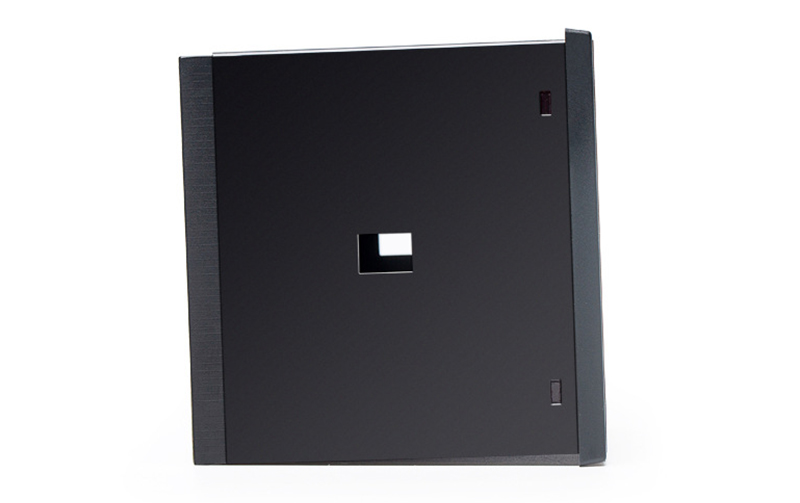

 4.1安裝方法:根據儀表外形在上表中選擇對應的安裝開孔尺寸，在安裝屏上開一個孔，將儀表嵌

入孔內，兩個夾持件放入儀表殼體的夾持槽內，用手推緊即可（有緊固螺絲的并將螺絲擰緊）。

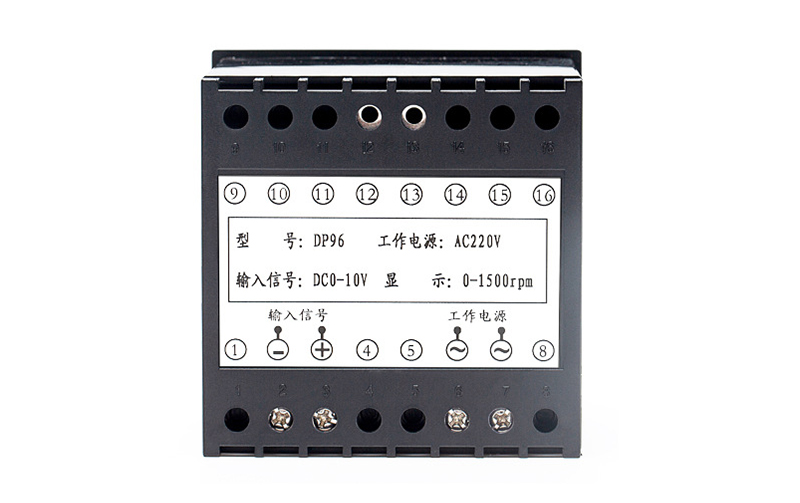

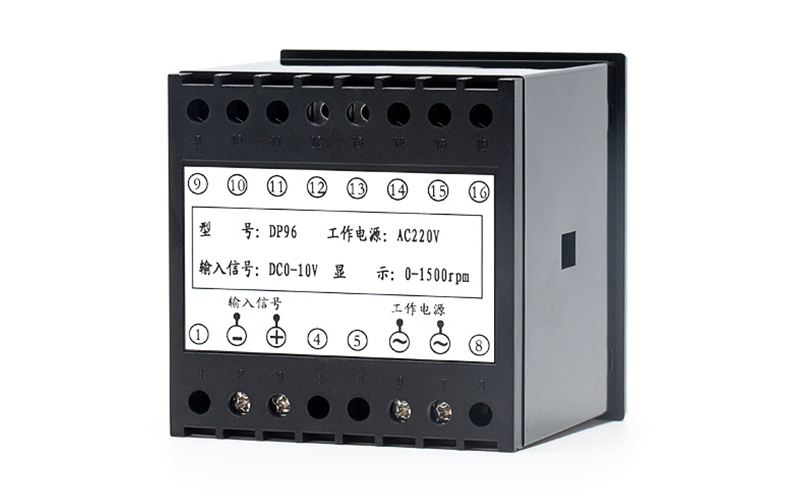

4.2 接線及端子說明（INPUT為測量信號輸入端，POWER工作電源輸入端，若與外殼接線圖不符

請以外殼接線圖為準）。

五、調零、量程設置功能說明

本系列儀表具備外部調零樸全功能，貓開《或手開) 儀表曾震會幫見四個按鍵， 正視儀舟，從雹到右依次是“零位鍵 (zeo) ”、“滿度鍵 (ru) ”、“減鍵 (powm) ”和“加鍵 (u) ”。

5.1: 零值校準: 按住“零位鍵”一直不放，2秒后會顯示0002，再按"減鍵'讓顯示值到0，再松開兩按鍵則校零成功;

5.2: 量程檔位設置: 按住“零位鍵”一直不放，2秒后會顯示0002，再按'加鍵'讓顯示值顯示到所需值，再松開兩按鍵則設置成功〈因量程值較大時，下述“5.3”的設置方法太繁瑣) ;說明: 量程檔位設置值的有效范圍值為3-20，且僅為整數有效，此值乘于100則就是所設的最大量程顯示值〈小數點數位可另外單獨設置) ，例如設置的是10，則最大量程就是1000，還有就是1.000，10.00，100.0，只是小數點位置的設置不同〈小數點設置參考5.4) 。另外，若所需最大量程不是100的整倍數，則選擇差值小的檔位選擇 ，例如需要的是1440，則選擇檔位為14〈設好后即為1400) ，再按下述“5.3”方法改到所需值即可;

5.3: 測量顯示值調節 (此調節需要有信號輸入) : 按住“滿度鍵”一直不放，2秒后會進入可編輯狀態 (若原來帶小數點的，進入可編輯狀態后小數點會消隱) ，再通過按“加鍵”或“減鍵”進行修改顯示值，長按“加鍵”或“減鍵”則可快速加減顯示值，待改到所需值后再松開兩按鍵即可;

5.4: 小數點的設置: 按板子上所標注的“ ”為短路所插的位置，“ ”空針，按板上圖示：

六、使用及注意事項

6.1 通電前請確認輔助電源、輸入信號、接線是否正確。

6.2 儀表需預熱15分鐘才能準確測量。

6.3 儀表不應受到敲擊、碰撞和劇烈振動，使用環境應符合技術要求。

七、包裝貯存

儀表及附件在包裝條件下應貯存在通風干燥處，避免受潮和腐蝕氣體的浸蝕,貯存溫度不超過

+70'C,不低于-40C,相對濕度和85%。
