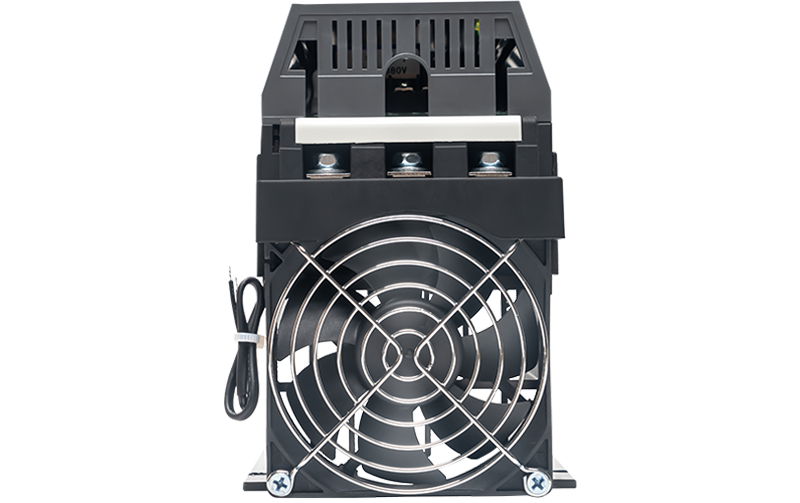

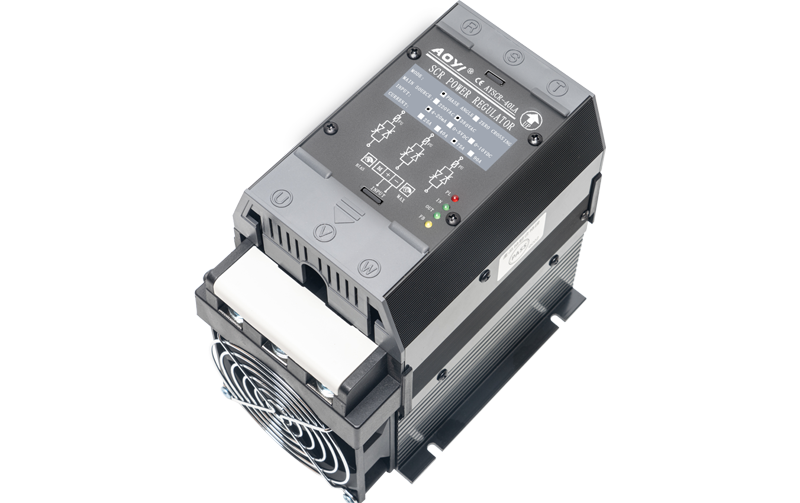

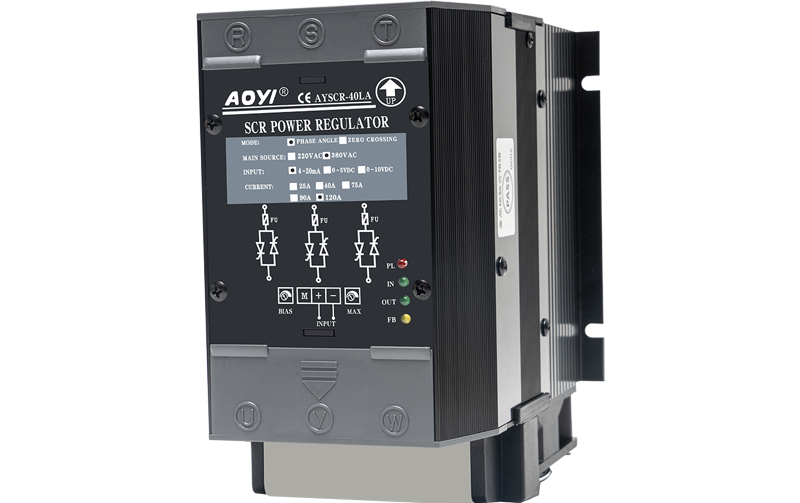

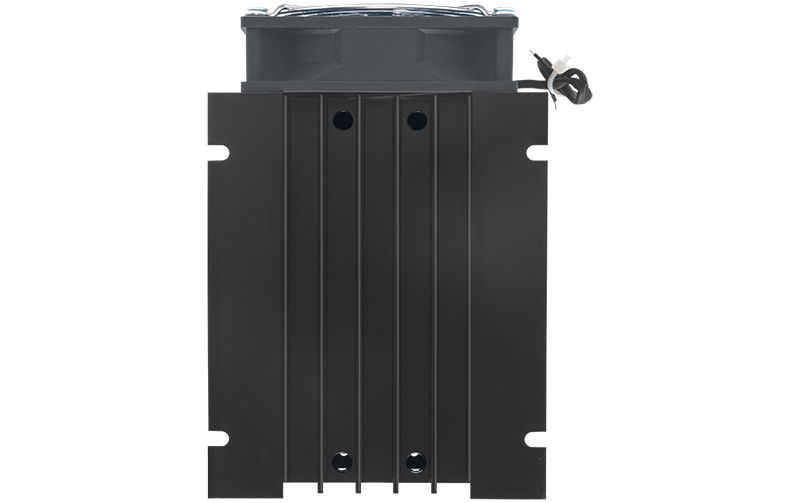

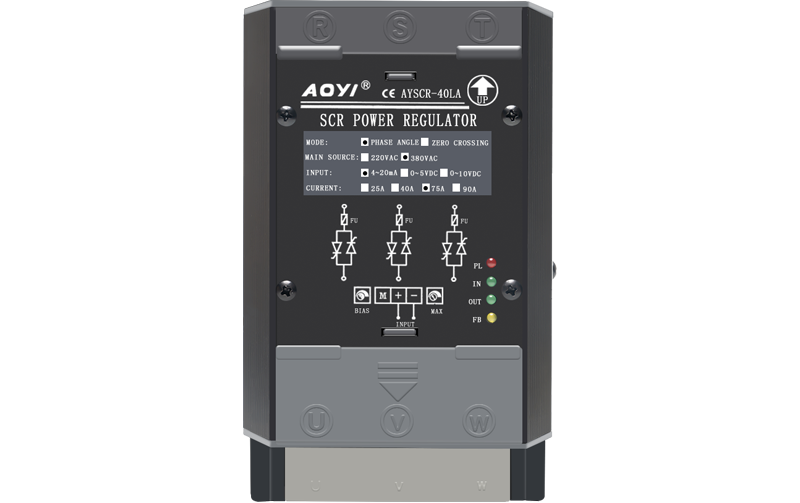

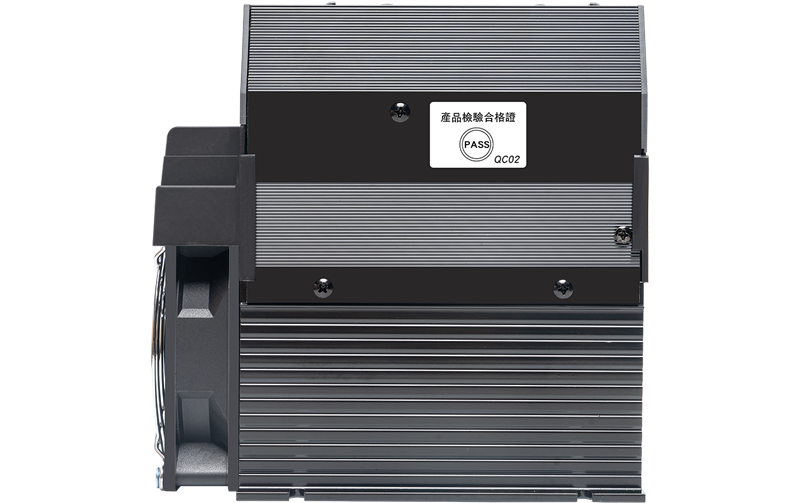

AYSCR-40LA+
產品參數
產品性能
接線方式


采用單片機線性移相控制電路，精度高，穩定性好 。

內置散熱器溫度檢測傳感器。

小型化，安裝、接線等使用方便。

集控制系統 ,功率器件及輔助電源一體化。

真空焊接技術，質量好 、壽命長。

無需區分單相220V或兩相380V的用電場合，極大

方便用戶選型使用。
















1.主電路中采用單相AC220V或兩相AC380V電源輸入。

2.SCR為大電流產品請務必鎖緊所有接線端子否則會

造成端子發熱而導致SCR燒壞.

3.SCR模塊在使用時需另外配用合適的散熱器并在散熱器和SCR底板之間涂有導熱硅脂,若使用的負載功率較大時要考慮使用風冷或水冷.

4.人負載的過流保護請使用半導體快速熔斷器.

5.模塊的控制端正負必須要正確連接,當控制端信號從小到大改變時, 交流負載上的電壓從0V到最大值可調,實現可控調壓。如信號極性錯誤接反,則輸出會失控(全開或全閉)。
